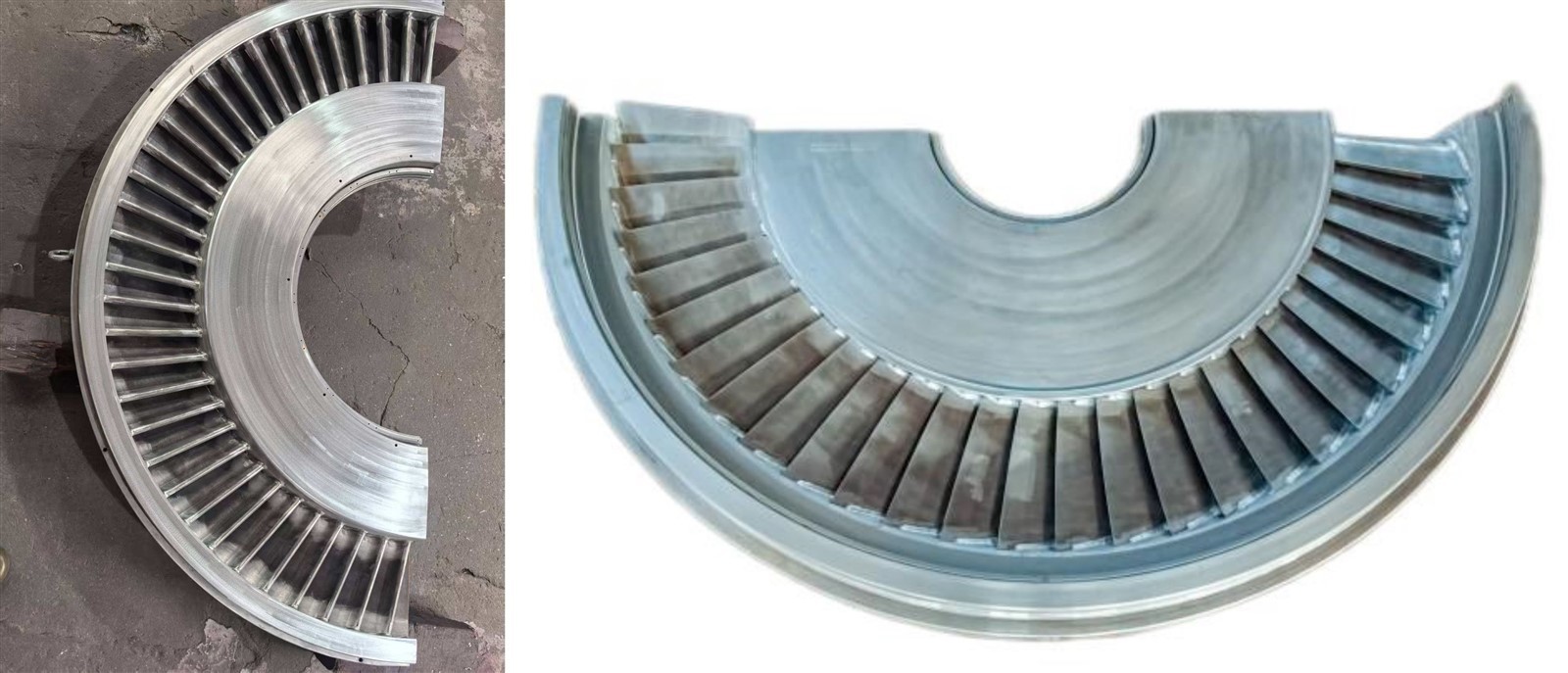

Turbinenmembran
Produktionsdetails von Turbinenmembranen
Die Turbinenmembran ist ein Kernbestandteil der Dampfturbine. Es ist im Zylinder installiert und unterteilt den Zylinder in mehrere Kammern mit unterschiedlichen Drücken. Seine Funktionen umfassen Energieumwandlung, Strukturunterstützung und Abdichtung. Im Folgenden finden Sie einen umfassenden Überblick über Struktur, Typen, Funktionen, Designanforderungen (einschließlich Leistung und technische Aspekte) und Wartung.
Struktur und Zusammensetzung
Kernkomponenten
Membrankörper
Dient als primäres Gerüst, das typischerweise aus hochfesten Legierungen gegossen wird und das strukturelle Rückgrat für Turbinenleitbleche und Düsenbaugruppen bildet.
Düsenring
Leitet den Dampfstrom in die Rotorblätter und optimiert so die Energieübertragung.
Stationäre Klingen
Feste Leitschaufeln zur Dampfführung, integriert in die Membran für eine effiziente Impuls- oder Reaktionsabstufung.
Dichtungselemente
Verhindern Sie Leckagen zwischen den Stufen und stellen Sie so die Vakuumintegrität sicher.
Arten von Turbinenmembranen
Kaskadentyp
Für erhöhte Steifigkeit sind die Rotorblätter mit den Deckblechen verschweißt, ideal für Einheiten mit hoher -Leistung.
Direktschweißtyp
Direkt an den Ring geschweißte Statorschaufeln für kompaktes Design in Mittelimpulsturbinen.

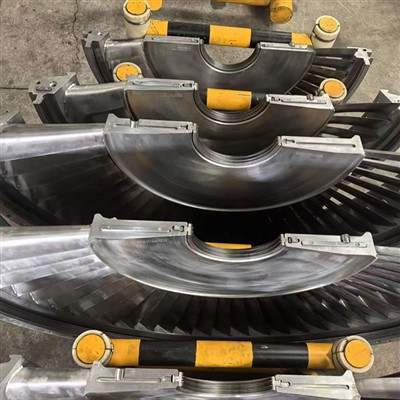

Casting-Typ
Integrierter Guss für Nieder{0}druck-Nassdampfumgebungen, der Kosten-effizienz bietet.
Funktionen
Energieumwandlung
Leitet Dampf, um Wärmeenergie in mechanische Arbeit umzuwandeln.
Strukturelle Unterstützung
Behält die Zylinderausrichtung und Rotorstabilität bei.
Versiegelung
Minimiert Leckagen und bewahrt Effizienz und Vakuum in Abschnitten mit niedrigem{0}}Druck.
Designanforderungen
Leistungsaspekte:
Effizienz
Optimierte Flusspfade, um eine um 13,5 % höhere Leistung als vor-der Nachrüstung zu erreichen (z. B. Shandong Kaihua-Projekt).
Haltbarkeit
Die Materialien halten Temperaturen von 500–1000 Grad stand, wobei der Dampfverbrauch auf 4,11 kJ/kWh reduziert wird.
Technische Aspekte:
Präzision
Toleranz ±0,01 mm durch CNC-Bearbeitung.
Materialien
Hoch-legierte Stähle wie 21CrMoV5-7 für Hitzebeständigkeit.
Wartung und Reparatur
- Zentrierungseinstellung Die Zentrierung von Blendenausnehmungen wird mit der Blindschaftmethode oder dem Laserkollimator gemessen. Eine präzise Ausrichtung wird durch Hinzufügen oder Entfernen von Unterlegscheiben oder Füllen von Keilnuten erreicht. Standardanforderungen schreiben eine seitliche Abweichung unter 0,05 mm vor, wobei eine vertikale Abweichung nur nach unten zulässig ist.
- Schnelles Wartungsdesign Neue patentierte Designs verwenden einen klappbaren Membrankörper, der den Einsatz und die Wartung ohne Demontage der Hauptwelle ermöglicht. Stabile Aufstellung und Lagerung werden durch Stützrahmen und Reduzierstücke erleichtert. Hinzugefügter Abschnitt: Behebung der Wölbung der Turbinenmembran. Wölbung oder Verformung der Turbinenmembran aufgrund thermischer Belastung ist ein häufiges Problem bei Hochlastbetrieben. Der Reparaturprozess von GOINE umfasst Laserscans zur präzisen Messung, gefolgt von einer kontrollierten Wärmebehandlung, um die Ebenheit innerhalb von 0,02 mm wiederherzustellen. Dies verlängert die Lebensdauer der Membranen um 25 % und minimiert Ausfallzeiten in Kraftwerken.
Mit reichlich Erfahrung sind wir einer der professionellsten Hersteller von Turbinenmembranen in China. Wir heißen Sie herzlich willkommen, hier günstige Turbinenmembranen zum Verkauf zu kaufen und eine Preisliste von unserer Fabrik zu erhalten. Qualitätsprodukte und niedrige Preise sind verfügbar.
